À partir d'une Cmap ouverte :
Lors de l'ajout de nouveaux items de Cmap à des propositions, il peut être utile de modifier les lignes de liens. Pour ajouter des concepts à des propositions existantes, vous pouvez utiliser les techniques présentées dans les rubriques d'aide Créer une nouvelle proposition à partir d'un concept et Créer une proposition à partir de concepts existants. Un type de lien modifié, le lien courbe, peut être utilisé pour compléter l'ajout d'un concept à une proposition.

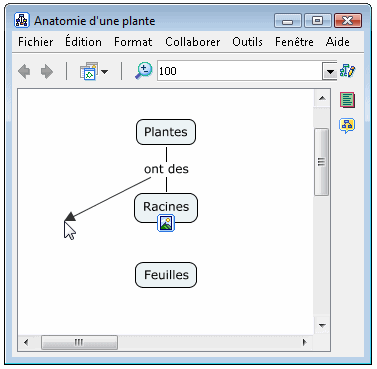

Cliquez sur les flèches d'un concept ou d'une étiquette de lien afin de faire apparaître une flèche qui suit le pointeur de la souris.
Sélectionnez un concept et connectez la flèche à celui-ci. La ligne de lien passe derrière les autres objets qui ne font pas partie du lien.

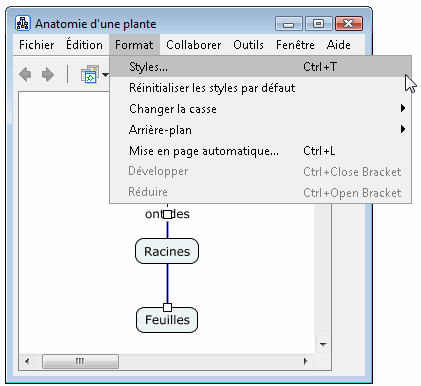

Sélectionnez une ligne de lien que vous désirez courber, puis choisissez Styles dans le menu Format.
À partir de la fenêtre « Styles », onglet « Ligne » :
Cliquez sur le bouton sous Forme pour faire apparaître les différentes options de courbes possibles pour la ligne de lien sélectionnée. Dans notre exemple, nous utiliserons le bouton Courbe(s) de Bézier à 4 points afin de pouvoir affiner notre courbe.

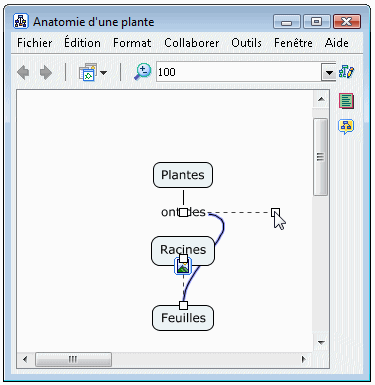

En revenant à la Cmap, vous remarquerez un petit rectangle blanc au milieu de la ligne que vous avez sélectionnée. Ce petit rectangle blanc matérialise en fait deux points superposés. Faites glisser un de ces deux points superposés vers l'endroit de votre choix sur la Cmap.

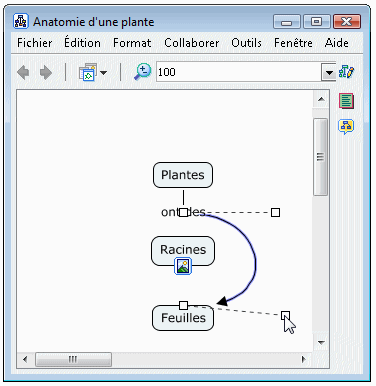

Faites ensuite glisser le point restant pour finir la courbe.

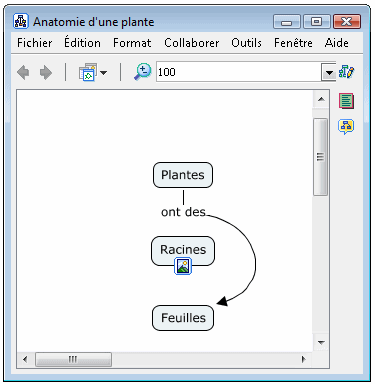

Lorsque vous avez terminé les ajustements de votre courbe, cliquez sur une partie blanche de la Cmap pour définir le lien courbe.
À partir de la fenêtre « Styles », onglet « Ligne » :

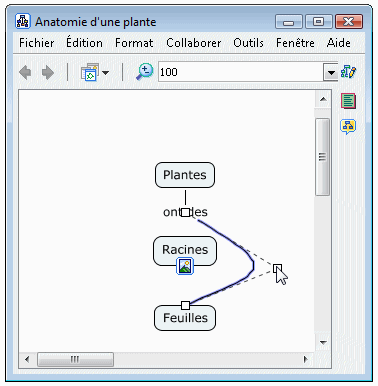

Pour courber une ligne de lien en utilisant l'angle d'un triangle ajustable comme point de référence, cliquez sur Courbe(s) de Bézier à 3 points.
Faites glisser le point central de la ligne vers l'endroit de votre choix. Lorsque vous avez terminé les ajustements de votre courbe, cliquez sur une partie blanche de la Cmap pour définir le lien courbe.
À partir de la fenêtre « Styles », onglet « Ligne » :
Le bouton Créer des courbes vous permet de créer une courbe à partir d'un point central faisant directement partie du lien.
Faites glisser le point central vers l'endroit de votre choix, puis cliquez sur une partie blanche de la Cmap pour définir le lien courbe.
À partir de la fenêtre « Styles », onglet « Ligne » :

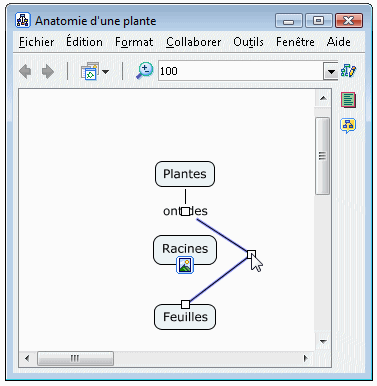

Le bouton Créer des lignes brisées vous permet de créer des liens sous formes d'angles, ou de lignes brisées, en utilisant des segments de droites.
Faites glisser le point central vers l'endroit de votre choix, puis cliquez sur une partie blanche de la Cmap pour définir la ligne brisée.

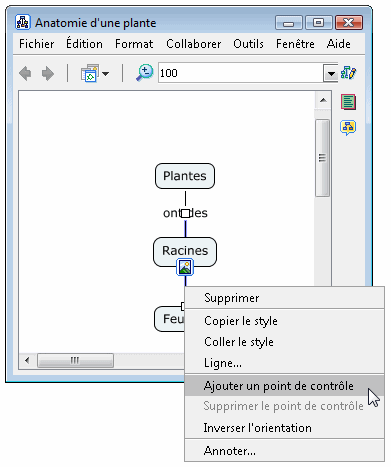

Vous pouvez ajouter d'autres points de contrôle pour modifier la forme d'une ligne de lien. Cliquez avec le bouton droit (Ctrl-clic sur Mac) sur une ligne de lien que vous désirez courber. Choisissez Ajouter un point de contrôle dans le menu qui apparaît.

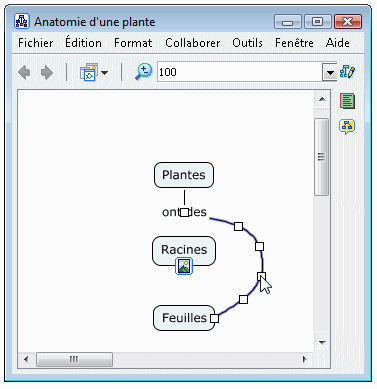

L'ajout de points de contrôle supplémentaires à un lien permet de mieux en maîtriser la forme.

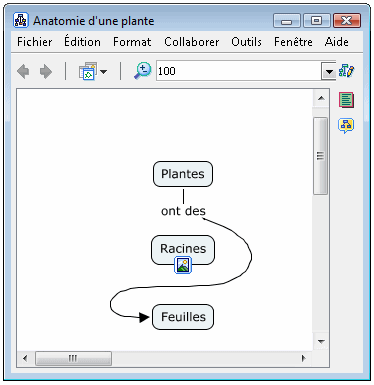

Vous pouvez courber un lien de différentes façons en ajoutant des points de contrôle supplémentaires et en utilisant le bouton Créer des courbes dans l'onglet Ligne de la fenêtre « Styles ».
À partir de la fenêtre « Styles », onglet « Ligne » :

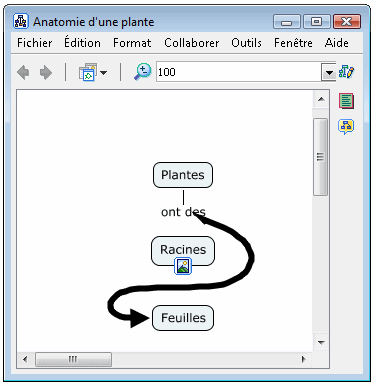

Le bouton Épaisseur vous permet de faire apparaître une ligne de lien plus ou moins épaisse ou mince.
Désormais, à l'affichage de la Cmap, l'épaisseur de la ligne de lien sélectionnée a changé.
À partir de la fenêtre « Styles », onglet « Ligne » :
Le bouton Style vous permet de modifier l'apparence d'une ligne de lien sous forme d'une ligne continue ou d'une combinaison de tirets et (ou) de points.

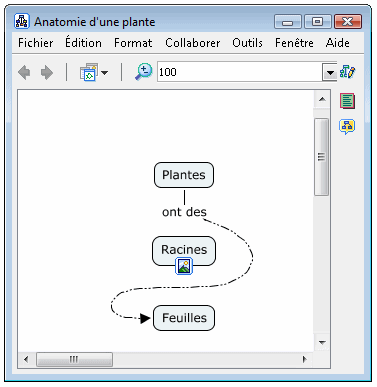

Désormais, à l'affichage de la Cmap, la ligne de lien sélectionnée apparaît dans le style que vous avez choisi.
